拉杆式位移传感器LWF-A1/V1/V2
量程:0...50mm...1420mm
线性精度:±0.2% MB
输出:4...20mA,0...10V,0...5V
LWF-A1/V1/V2 | 0` | 50 | 75 | 100 | 130 | 150 | 175 | 200 | 225 | 250 | 275 | 300 | 350 | 375 | 400 |
有效电行程 | mm | 51 | 76 | 101 | 131 | 151 | 176 | 202 | 227 | 252 | 277 | 302 | 352 | 378 | 404 |
机械行程 | mm | 55 | 79 | 104 | 135 | 155 | 179 | 204 | 231 | 256 | 281 | 307 | 357 | 384 | 410 |
工作电压 |
| 12-24V DC |
输出 |
| 0-10 V(V1),0-5 V(V2),4-20 mA(A1) |
线性度 | | |
分辨率 |
| |
工作温度 | °C | -10 to +80 |
防护等级 | IP | |
起动力 | N | 1.2N(IP54),5N(IP65) |
功率 | W | 2W - 10W |
最大电压 | V | 30V DC |
寿命 |
| 一亿次 |
震动 | G | IEC 68-2-6:1982 10G |
冲击 | G | IEC 68-2-29:1968 40G |

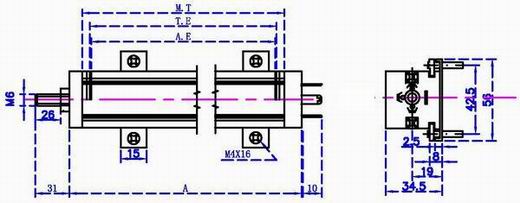

尺寸 A | mm | 155 | 180 | 206 | 236 | 256 | 281 | 306 | 332 | 360 | 383 | 408 | 459 | 485 | 510 |
LWF-A1/V1/V2 | 0` | 425 | 450 | 500 | 550 | 600 | 650 | 700 | 750 | 800 | 900 | 1000 | 1100 | 1220 | 1420 |
有效电行程 | mm | 428 | 455 | 505 | 555 | 607 | 657 | 707 | 759 | 809 | 912 | 1012 | 1112 | 1232 | 1432 |
机械行程 | mm | 432 | 460 | 506 | 558 | 612 | 662 | 712 | 765 | 815 | 917 | 1017 | 1117 | 1237 | 1437 |
工作电压 |
| 12-24V DC |
输出 |
| 0-10 V(V1),0-5 V(V2),4-20 mA(A1) |
线性度 | | |
分辨率 |
| |
工作温度 | °C | -10 to +80 |
防护等级 | IP | IP54(标准),IP65(选购) |
起动力 | N | 1.2N(IP54),5N(IP65) |
功率 | W | 2W - 10W |
最大电压 | V | 30V DC |
寿命 |
| 一亿次 |
震动 | G | IEC 68-2-6:1982 10G |
冲击 | G | IEC 68-2-29:1968 40G |
尺寸 A | mm | 535 | 561 | 612 | 662 | 714 | 764 | 816 | 866 | 916 | 1018 | 1118 | 1226 | 1331 | 1534 |
客户订制选项(电压输出):
1.输出0-5V DC 或者 0-10V DC
2.三线制(端子1:电源+,端子2:输出+,端子3:公用端)
3.四线制(端子1:电源+,端子2:输出+,端子3:输出-,端子4:电源-)
客户订制选项(电流输出4-20mA):
1.二线制(端子1:输出+,端子2:输入+)
2.三线制(端子1:电源+,端子2:输出+,端子3:公用端)
3.四线制(端子1:电源+,端子2:输出+,端子3:输出-,端子4:电源-)
