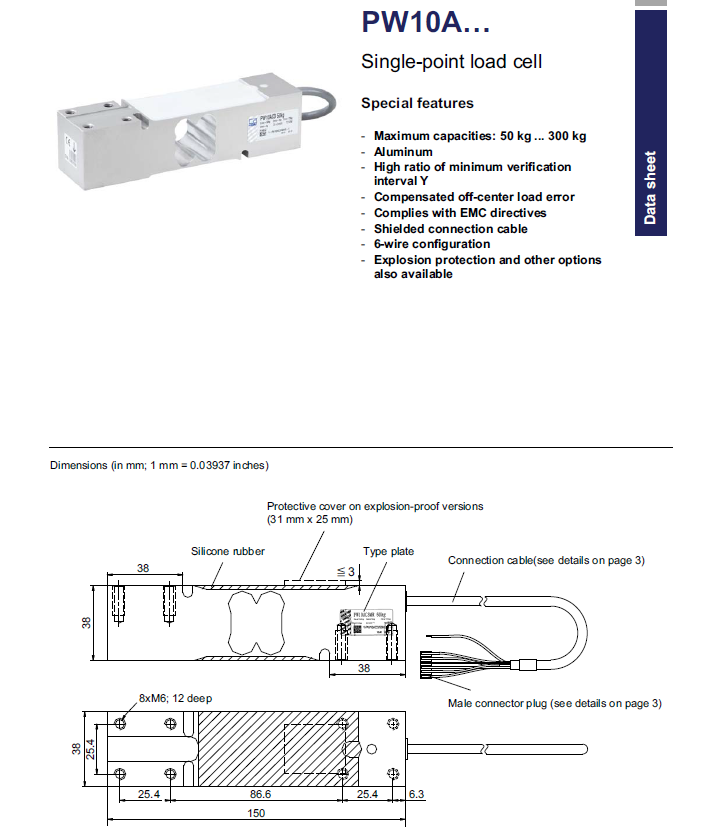

PW10AC3MR/200kg 德国HBM 称重传感器 PW10AC3 原装正品

德国HBM PW10AC3MR/200kg 称重传感器是一款高性能的单点式工业称重设备，采用高强度铝合金材质，兼具轻量化与出色的结构强度。其核心优势在于具备C3MR高精度等级，符合OIML R60国际认证，并支持多量程应用，检定分度值更小，满足高精度贸易结算与过程控制需求。该传感器拥有卓越的偏心负载补偿能力（符合OIML R76标准），可支持最大600×500mm的秤台面积，无需多传感器组合即可实现大台面精准称重。电气方面，配备6线制屏蔽电缆，有效消除长距离传输中的电缆电阻与温度影响，并符合EMC电磁兼容标准，抗干扰能力强。此外，它具备IP67防护等级，适应潮湿多尘环境，并可选配ATEX防爆型号，广泛应用于平台秤、皮带秤、自动化配料及包装等工业场景，是兼顾高精度、高稳定性与灵活性的理想选择。

德国HBM PW10AC3MR/200kg核心特点

1. 单点结构，偏心补偿：OIML R76 偏心负载补偿，单传感器可支持最大 600×500mm 秤台，物料放在秤台任意位置都可精准称重，不用多传感器组合。

2. C3MR 多量程精度等级，OIML R60 认证，可用于贸易结算类衡器；最大检定分度数 3000，适合多量程称重场景。

3. 六线制（6-wire）：消除电缆长度、线缆温度变化带来的线阻误差，长线传输稳定性远优于4线制；屏蔽电缆，满足 EMC 电磁兼容 EN45501，抗干扰强。

4. 材质与防护：铝合金，表面镀镍，激光密封，IP67防护，防尘防水溅，适合车间潮湿粉尘环境。

5. 过载能力强：允许3 倍额定容量极限过载，具备安全过载保护，抗冲击；可提供 ATEX/IECEx 防爆版本，用于防爆称重场合。

6. 标准化安装孔位，同系列不同量程传感器外形尺寸完全一致，方便直接替换改量程。

德国HBM PW10AC3MR传感器可选量程

PW10AC3MR/50kg

PW10AC3MR/100kg

PW10AC3MR/200kg

PW10AC3MR/250kg

PW10AC3MR/300KG

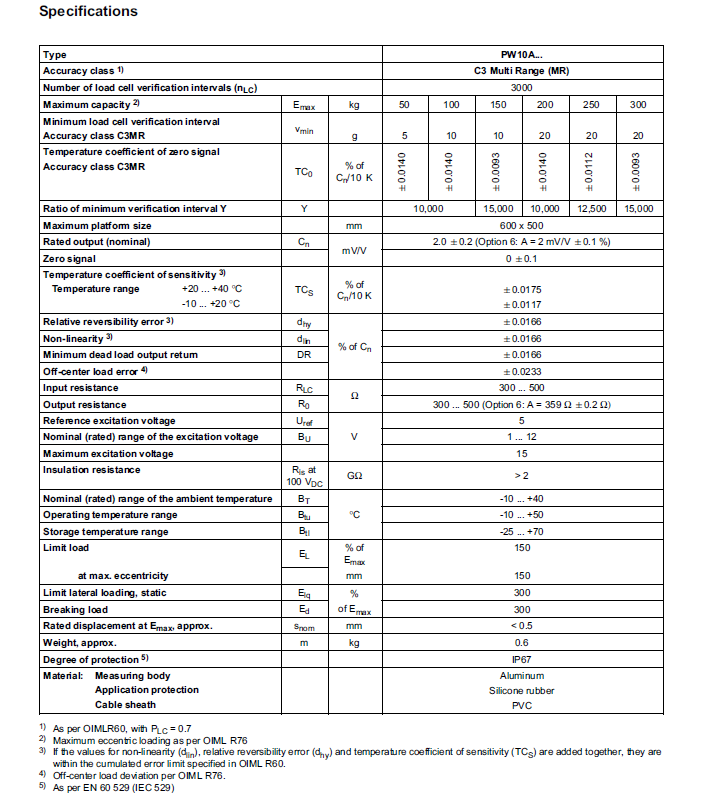

德国HBM PW10AC3MR/200kg技术参数

德国HBM PW10AC3MR/200kg典型应用场景

1、工业平台秤、电子台秤、计数秤

2、流水线检重秤、分选秤

3、包装机、灌装定量称重系统

4、医疗称重设备、物流静态称重

5、食品、医药、轻工需要贸易计量的称重设备

德国HBM PW10AC3MR/200kg使用注意事项

1. IP67 仅防尘防溅，不可长期浸泡水中；

2. 安装避免侧向力、扭力，单点传感器只允许垂直压向载荷；

3. 六线制接线：EXC+、EXC-、SIG+、SIG-、SENSE+、SENSE-；仪表必须支持六线，否则 SENSE 短接转为四线使用，长线精度下降；

4. 贸易使用必须选用带 OIML 证书原装传感器。

德国HBM PW10AC3MR/200kg接线说明（6线制）

线色 功能 说明

红 +Exc 激励电源正极

黑 -Exc 激励电源负极

绿 +Sig 信号输出正极

白 -Sig 信号输出负极

蓝 +Sense 反馈正极（接仪表 Sense+）

黄 -Sense 反馈负极（接仪表 Sense-）

屏蔽线 接地 接大地或仪表屏蔽端，切勿与信号线短接

德国HBM PW10AC3MR选型与安装建议

量程选择：建议根据“秤台自重 + 最大载重”的 70%-80% 来选择传感器量程，预留安全余量。例如，总重 200kg 的系统，建议选择 300kg 量程的 PW10AC3MR。

安装方式：

固定式：适用于温度变化小、震动小的环境，稳定性好。

滚珠/限位式：适用于有热胀冷缩或轻微震动的环境，允许秤台有 ±5mm 的水平位移，保证传感器垂直受力。

防爆需求：若用于化工、粉尘等危险区域，请务必订购 ATEX/IECEx 防爆型号。

电缆长度：标准配 3m 电缆，如需更长距离（最长可达 12m），请在订货时指定，6线制可有效消除长线误差。
