PW12CC3/635KG 德国HBM 称重传感器 PW12CC3 抗干扰能力强

德国HBM PW12CC3/635KG称重传感器是一款专为工业精密称重设计的高性能单点式传感器，其核心优势在于卓越的高精度与出色的结构稳定性。该传感器最大额定负载为635kg，符合OIML R60认证的C3多量程精度等级，线性度误差低至±0.03%FS，能够确保称重结果的极高准确性。其采用坚固的铝质弹性体，并内置偏心负载补偿功能，即使载荷未完全居中也能保证测量精准，最大可支持800 x 800mm的称重平台。此外，该传感器具备IP67级防护，能有效抵御工业环境中的粉尘与湿气侵袭；采用6线制电路技术，显著提升了信号传输的稳定性与抗电磁干扰能力。凭借高测量刚度和优异的动态响应性能，它不仅适用于静态称重，还能在高速动态检重等严苛工况下保持高精度，是自动化生产线、平台秤及配料系统等领域的理想选择。

德国HBM PW12CC3/635KG核心特点

1、高精度与合规性：符合 OIML R60 C3 多量程精度等级，确保称量结果精确可靠，并带有用于合法贸易的测试证书。

2、偏心负载补偿：内置偏心负载补偿功能（符合 OIML R76），即使负载未完全居中，也能保证高精度的称重结果，非常适合单点式大平台应用。

3、坚固耐用：采用坚固的铝合金测量体，并配有耐腐蚀的硅橡胶保护盖，防护等级达到 IP67，能有效抵御工业环境中的湿气和灰尘。

4、出色的抗干扰能力：电缆屏蔽层直接连接至测量体，使其在存在电磁场的环境中也能保持卓越的信号稳定性。

5、高动态性能：凭借高测量刚度和成熟的应变片技术，即使在高速称重（如检重秤）等动态应用中也能保持高精度。

6、安全设计：配备可调节的内置过载保护机构，防止传感器因意外过载而损坏，确保使用安全。

7、六线制电路：采用六线制接线技术，能有效补偿长距离传输时的导线电阻影响，保证信号稳定。

德国HBM PW12CC3 传感器可选量程

PW12CC3/50KG

PW12CC3/75kg

PW12CC3/100kg

PW12CC3/150kg

PW12CC3/200kg

PW12CC3/250kg

PW12CC3/300kg

PW12CC3/500kg

PW12CC3/635kg

PW12CC3/750KG

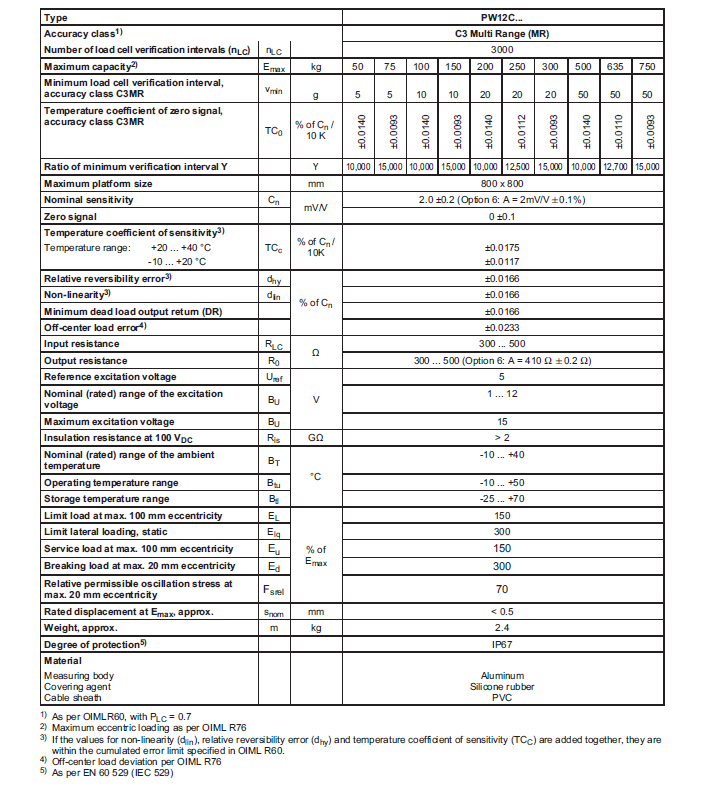

德国HBM PW12CC3/635KG技术参数

德国HBM PW12CC3/635KG典型应用场景

1. 检重秤（重量分选机）：高速动态称重，高刚性适合快速落料

2. 大台面平台秤：单只传感器支撑 800×800 秤台，省去 4 只传感器调角麻烦

3. 自动灌装、配料系统：粉料、颗粒料、流体定量称重

4. 工业自动化 OEM 设备，试验机物料称重；可选防爆型号用于化工环境

德国HBM PW12CC3/635KG接线简要说明（6 线制）

1. 蓝色：激励正 EXC+

2. 黑色：激励负 EXC‑

3. 白色：信号正 SIG+

4. 红色：信号负 SIG‑

5. 绿色：反馈正 SEN+

6. 灰色：反馈负 SEN‑

7. 黄色：屏蔽 Shield

德国HBM PW12CC3/635KG 选型注意事项

1. 安装要点：传感器尽量放在秤台几何中心；M8 螺丝注意扭矩，不要暴力锁紧；机械过载限位出厂可微调，不要让限位日常接触，只做过载保护。

2. PW12CC3 对比 PW6CC3MR：PW6C 属于中小量程（1.5‑40kg）小台面；PW12CC3 是中大量程 50‑750kg，大台面专用型号。

3. 输出是模拟 mV/V 信号，需要搭配称重变送器 / 称重仪表，不能直接接 PLC。

4. 选型余量建议：实际使用载荷取量程 60‑80% 最佳，避免长期满负荷。
