产品品牌:美国传力(Transcell)
产品系列:CD-SD-GW
产品类型:称重传感器,柱式CD-SD传感器
产品经销:百洲科技(广州)有限公司
产品量程:6t, 7.5t, 10t, 20t, 30t, 50t
数字补偿技术及接口(传感器设定独立的数字补偿接口,对每只参数进行调整)、防旋转的传感器连接组件压头、监控传感器的性能,自我监测、数字化自动角差修正补偿技术、RS485通讯信号接口,可以精确传输重量信号,不易受干扰和由此产生称重误差、不锈钢双屏蔽电缆和快速插拔的接头,不需要任何工具,简化现场服务、系统使用电气组网取消了连接多只传感器的接线盒,消除故障机率提升整个称重系统可靠性,简化现场服务。

防爆等级:
Ex ib ⅡC T4 Gb

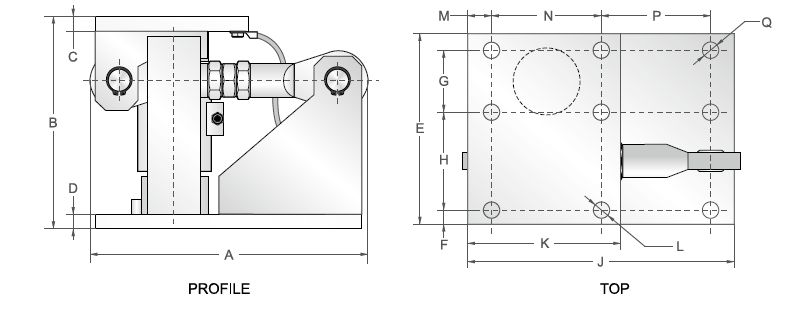

CD-SD-GW 称重传感器 美国传力Transcell产品尺寸

CD-SD-GW 称重传感器 美国传力Transcell 量程
量程/Capacities |
| A | B | C | D | E | F | G | H | J | K | L | M | N | P | Q |
6t~50t | mm | 292 | 222.5 | 15 | 15 | 200 | 17.5 | 65 | 102.5 | 280 | 160 | 6xØ28 | 25 | 115 | 115 | 9xØ18 |
CD-SD-GW 称重传感器 美国传力Transcell 技术参数
传感器技术参数 | Load Cell Specifications |
|
|
零点平衡 | ±1.5% of rated output | 工作温度范围 | -35℃ ~ +70℃ |
准确度等级 | C3、C6 | 传感器编号范围 | 1-10 |
数据传输 | 双向2线制RS-485接口 | 安全载荷 | 150% |
通讯协议 | 传力定义 | 绝缘电阻 | ≥2000 M ohm (50V DC) |
AD采样 | 80HZ/S | 激励电压 | 9-12V |
波特率 | 57600BPS | 防护等级 | IP68 |

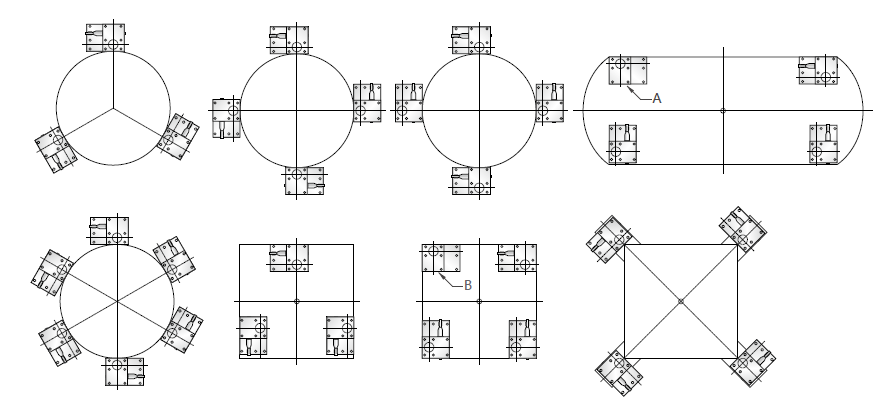

安装指示

注意:矩形布置时, 四只称重模块中有一只应去掉侧向限位.
