产品介绍：

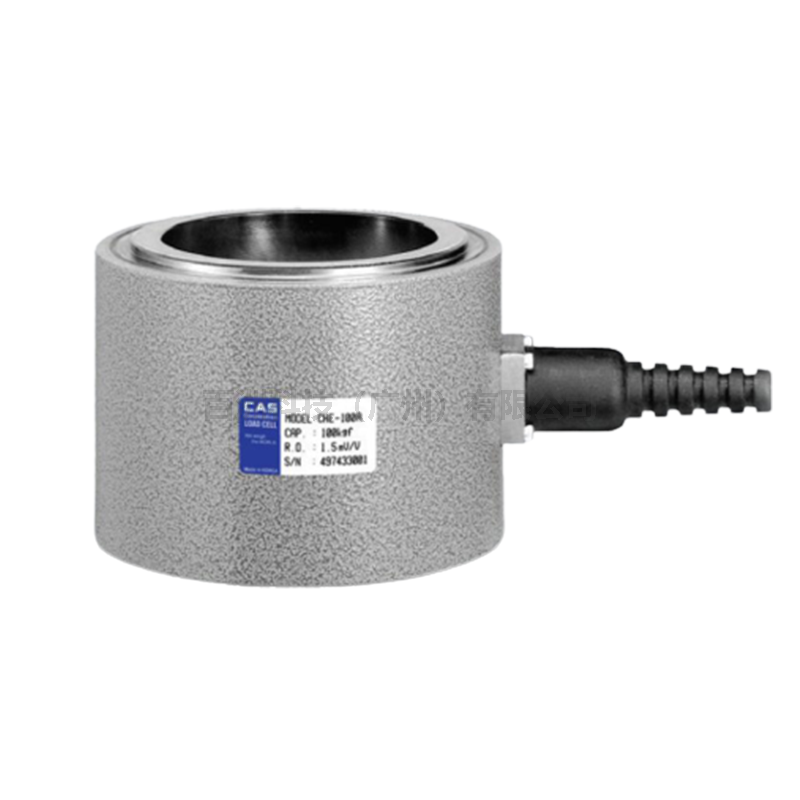

CHE是一款钢制的中间带孔的轮辐式传感器,压缩式的传感器设计使该产品适用于多种压缩测试和内部压缩测试。
产品特点：
轮辐式称重传感器
压缩应用
镂空型
按照IP66等级设计
选配压力配件（压力板）
应用:压力测试机

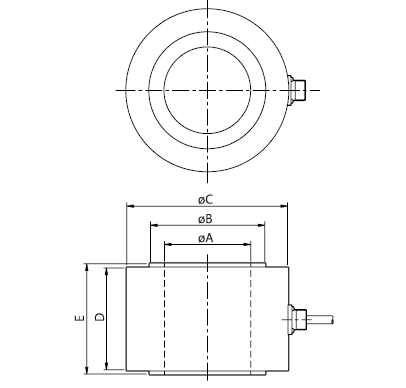

CHE 20tf 称重传感器 韩国CAS 产品尺寸
Capa. | Type | øA | øB | øC | D | E |
20tf | A | 35 | 45 | 75 | 69 | 75 |
50tf | A | 50 | 67 | 00 | 69 | 75 |
100tf | A | 75 | 99 | 23 | 94 | 00 |
B | 00 | 9 | 45 | 94 | 00 |
150tf | A | 75 | 09 | 35 | 94 | 00 |
B | 25 | 48 | 78 | 04 | 0 |
200tf | A | 25 | 55 | 86 | 04 | 0 |

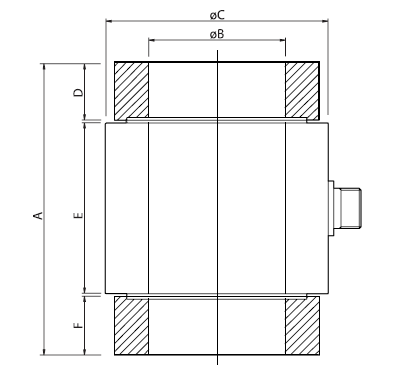

Capa. | Type | A | øB | øC | D | E | F |
20tf | A | 135 | 35 | 75 | 32 | 75 | 32 |
50tf | A | 116 | 50 | 100 | 22 | 75 | 22 |
100tf | A | 161 | 75 | 123 | 32 | 100 | 32 |
B | 161 | 100 | 1 5 | 32 | 100 | 32 |
150tf | A | 167 | 75 | 135 | 35 | 100 | 35 |
B | 177 | 125 | 178 | 35 | 110 | 35 |
200tf | A | 191 | 125 | 186 | 2 | 110 | 42 |
CHE 20tf 称重传感器 韩国CAS 技术参数
最大量程Max. Capacity (额定载荷Rated Load) | tf | 20, 50, 100, 150, 200 |
额定输出 Rated Output | mV / V | 1.5±0.0075 |
零点平衡 Zero Balance | mV / V | 0.0 ± 0.015 |
精度等级Accuracy Class | - | D3 |
非线性 Non-Linearity | % R.O. | 1.0 |
滞后性 Hysteresis | % R.O. | 1.0 |
综合误差 Combined Error | % R.O. | 1.0 |
重复性 Repeatability | % R.O. | 0.2 |
蠕变30分钟 Creep for 30min. | % R.O. | 0.03 |
30分钟蠕变恢复 Return for 30min. | % R.O. | 0.03 |
分辨率 Resolution | - | ≤ 1/100 |
分度值 Division | mV / V | 0.0024 |
温度影响 Temperature Effect on - 零点值 Zero Value | - % / 10℃ | - 0.03 |
- 输出值 Output Value | % / 10℃ | 0.03 |
激励电压 Excitation | - | - |
- 推荐 Recommended | V | 10 |
- 最大 Maximum | V | 15 |
阻抗 Resistance | - | - |
- 输入 Input | Ω | 400 ±20 |
- 输出 Output | Ω | 350 ± 3.5 |
- 绝缘 Insulation | MΩ | >2000 |
补偿温度范围 Compensated Temperature Range | ℃ | -10 to +40 |
工作温度范围 Operating Temperature Range | ℃ | -20 to +80 |
材质 Material & Plate | - | Paint finished steel |
线缆规格 Cable Specification | - | ø8 x 4p x 10M (P.V.C) |
安全过载 Safety Overload | %R.L. | 150%R.L. |
平台尺寸 Platform Size | mm | 不受限制 No Without Limit |
