产品介绍：

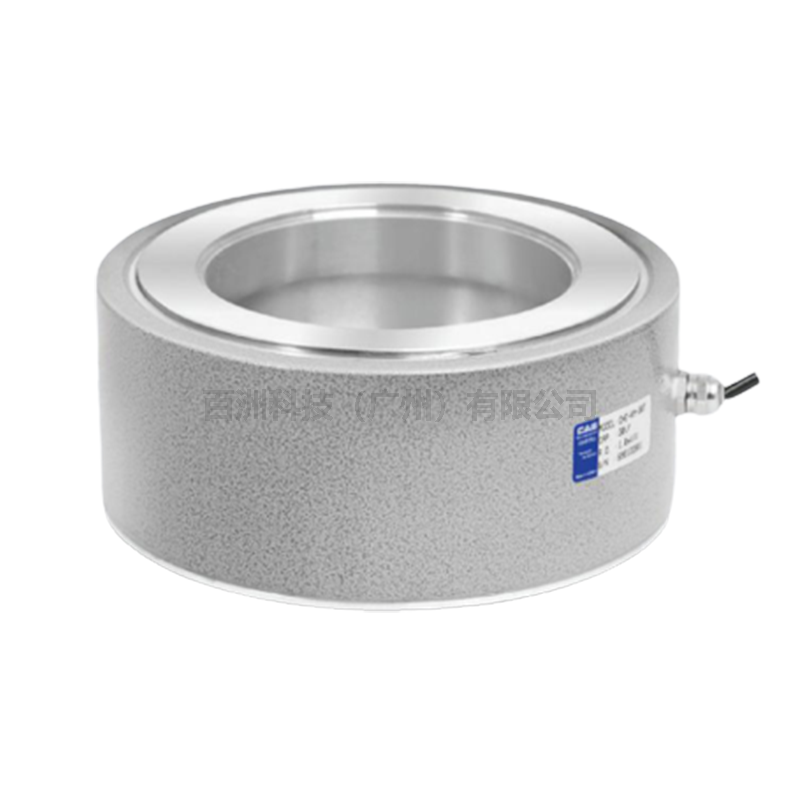

CHE-KM是一款铝制中间带孔的轮辐式传感器,压缩式的设计使其能适用于多种压缩测试和内部压缩测试。
产品特点：
轮辐式称重传感器
压缩应用
镂空型
按照IP66等级设计
应用范围:压力测试机

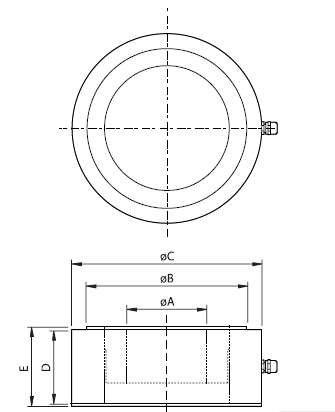

CHE-KM 30tf 称重传感器 韩国CAS 产品尺寸图
Capa. | øA | øB | øC | D | E |
6tf | 60 | 75 | 95 | 51 | 55 |
10tf | 60 | 90 | 105 | 51 | 60 |
20tf | 125 | 160 | 190 | 74 | 80 |
30tf |
|
|
|
|
|
Capa. | A | øB | øC | øD | øE | F | G |
6tf | 55 | 32.1 | 95 | 57 | 60 | 43 | 51 |
10tf | 60 | 32.1 | 105 | 57 | 60 | 43 | 51 |
20tf | 80 | 72.1 | 190 | 122 | 125 | 57 | 74 |
30tf |
|
|
|
|
|
|
|
CHE-KM 30tf 称重传感器 韩国CAS 技术参数
最大量程Max. Capacity (额定载荷Rated Load) | tf | 6, 10, 20, 30 |
额定输出 Rated Output | mV / V | 1.0±0.007 |
零点平衡 Zero Balance | mV / V | 0.0 ± 0.02 |
精度等级 Accuracy Class | - | - |
非线性 Non-Linearity | % R.O. | 1.0 |
滞后性 Hysteresis | % R.O. | 1.0 |
综合误差 Combined Error | % R.O. | 1.0 |
重复性 Repeatability | % R.O. | 0.2 |
蠕变30分钟 Creep for 30min. | % R.O. | 0.015 |
30分钟蠕变恢复 Return for 30min. | % R.O. | 0.015 |
分辨率 Resolution | - | ≤ 1/100 |
分度值 Division | mV / V | 0.01 |
温度影响 Temperature Effect on - 零点值 Zero Value | - % / 10℃ | - 0.05 |
- 输出值 Output Value | % / 10℃ | 0.05 |
激励电压 Excitation | - | - |
- 推荐 Recommended | V | 10 |
- 最大 Maximum | V | 15 |
阻抗 Resistance | - | - |
- 输入 Input | Ω | 800 ±20 |
- 输出 Output | Ω | 700 ± 3.5 |
- 绝缘 Insulation | MΩ | >2000 |
补偿温度范围 Compensated Temperature Range | ℃ | -10 to +40 |
工作温度范围 Operating Temperature Range | ℃ | -20 to +80 |
材质 Material & Plate | - | Paint finished Aluminum |
线缆规格 Cable Specification | - | ø8 x 4p x 10M (P.V.C) |
安全过载 Safety Overload | %R.L. | 150%R.L. |
平台尺寸 Platform Size | mm | 不受限制 No Without Limit |
