一、德国HBM W1ELA/0位移传感器产品介绍

产品品牌：德国HBM

产品类型：位移传感器

产品型号：W1ELA/0

产品量程：额定量程:±1mm

产品经销：百洲科技（广州）有限公司

产品介绍：W1ELA/0位移传感器:额定量程+/–1Mm，非常紧凑的W1ELA/0位移传感器几乎完全由线圈体和柱塞组成。这使得传感器能够完美地集成到相关设备、系统或测试台上。温度范围可从-55°C到+130°C。W1ELA/0位移传感器可从中心位置向两个方向移动。线圈体包含两个测量线圈，形成一个感应半桥。这必须在4.8kHz载波频率放大器中设置形成全桥电路。

W1ELA/0是基于应变的位移传感器，可将探针尖端的位移转换为电信号。通过其广泛的附件，如快速夹紧装置、延长件和探针片，也可用于应变测量。是材料试验中拉伸试验用粘结应变计的可重复使用的替代品。其采用了HBM开发的特殊应变计，W1ELA/0的蠕变值接近于零。该传感器可在高达50Hz的频率下使用，因此在动态应用中可提供精确结果。重量轻、结构紧凑，快速夹紧装置使传感器能够灵活地固定在各种物体上。两端的集成挡块保护W1ELA/0不过载，全桥技术允许其快速集成到现有测量系统中。

W1ELA/0位移传感器产品特点：

1.额定量程:0…±1mm

2.测量原理:电感半桥，基于差动电感原理

3.温度范围:–55°C…+130°C

4.输出信号:±80mV/V

5.载频:4.8kHz

6.只有两个基本部件：线圈体和柱塞

7.开放式设计：没有不必要的外壳

8.传感器中的半桥电路；在放大器中形成全桥

9.线圈体尺寸：直径12mmx长度20mm

10.节省空间，专为直接集成而设计

11.温度范围宽，从–55°C到+130°C

12.高抗冲击性：线圈体高达500m/s2,柱塞高达1000m/s2

13.重量轻：线圈体11克，柱塞3克

14.广泛应用于设、系统和测试台

15.通过夹紧线圈体进行安装，简单方便

16.柱塞上的细螺纹确保精确的零点设置

17.无磨损测量原理

18.连续柱塞通道可防止因行程过大而造成损坏

19.实用结构：简单、坚固、可靠。

二、德国HBM W1ELA/0位移传感器全部型号

W1ELA/0/±1mm

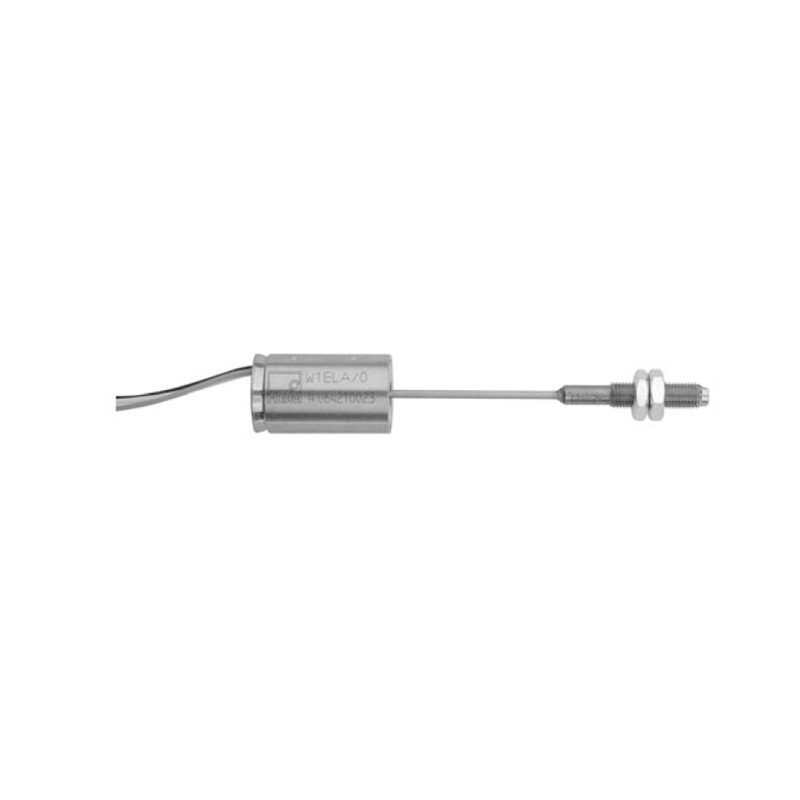

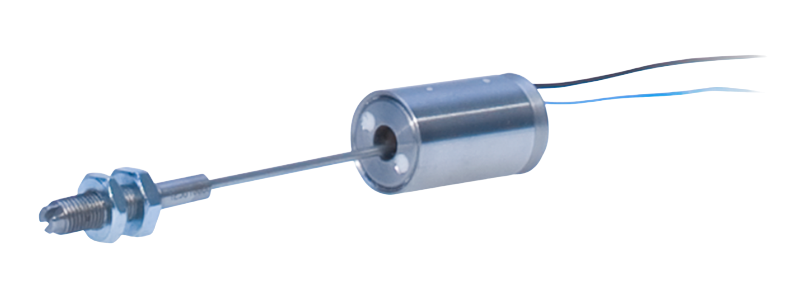

三、德国HBM W1ELA/0位移传感器实拍图

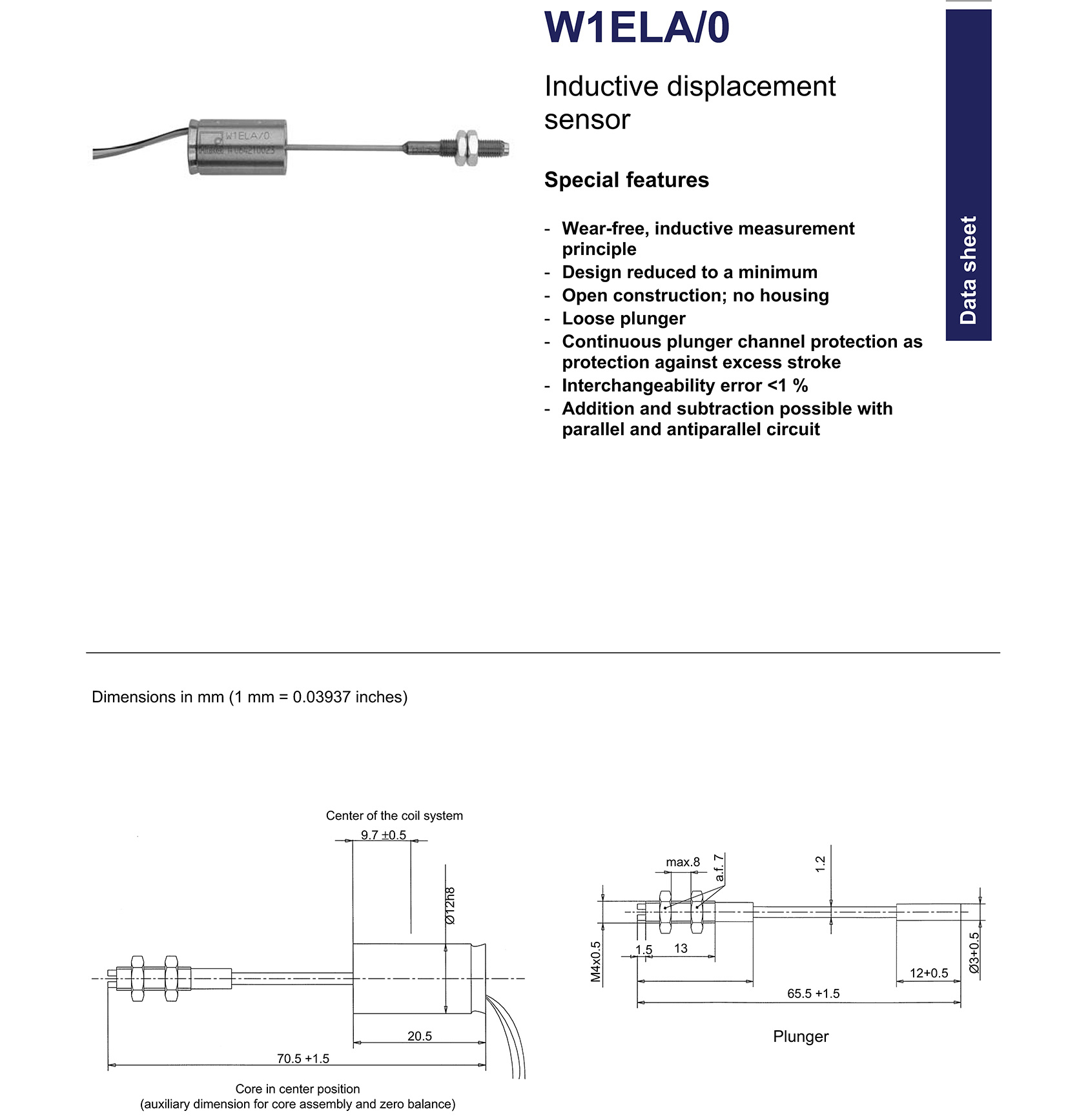

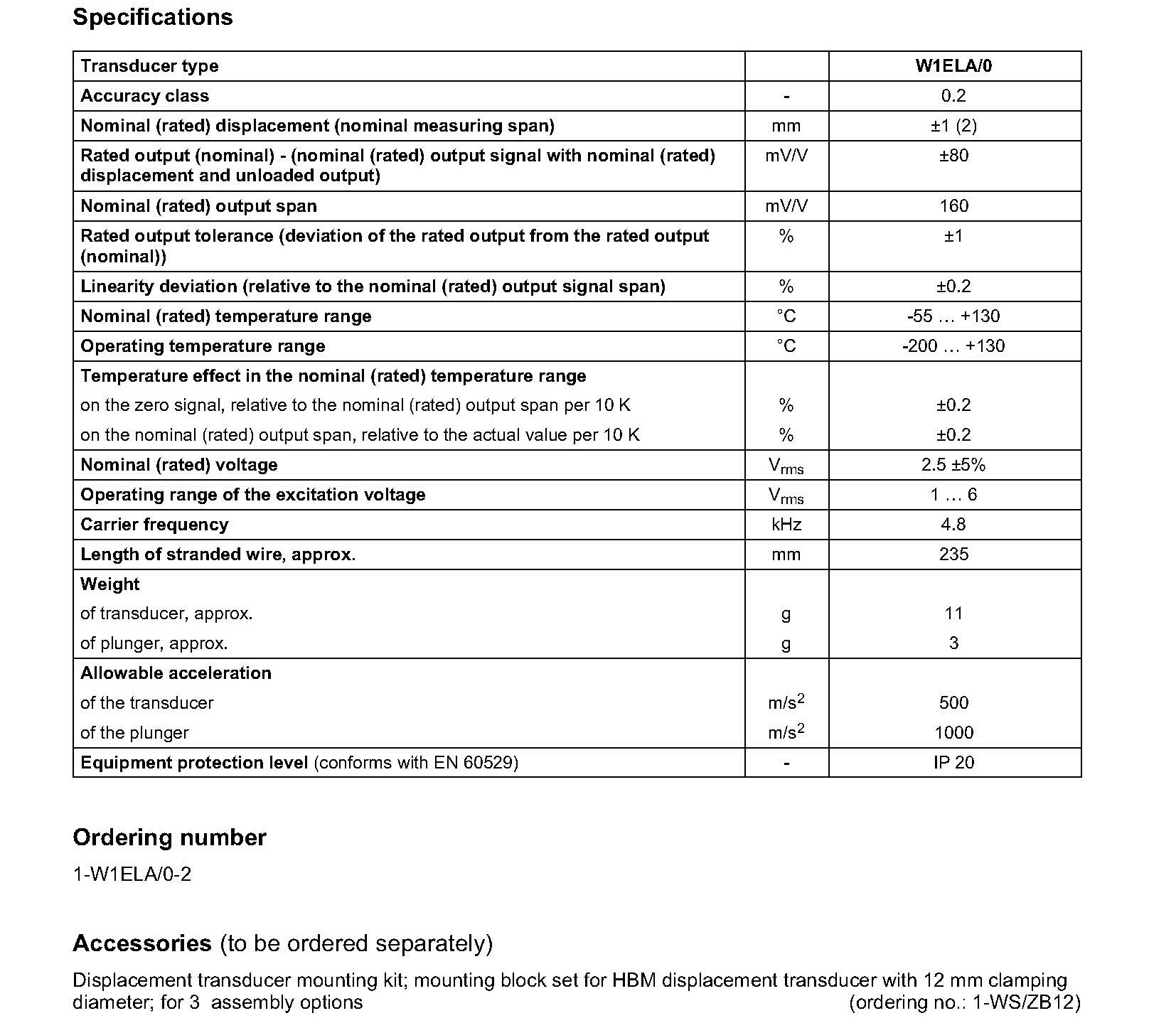

四、德国HBM W1ELA/0位移传感器技术参数
